На сыпучем топливе

Газификатор ГФс — 300

Газификаторы позволяют обеспечить генерацию топливного газа из практически любого сыпучего углеродосодержащего материала (размер частиц 5-15мм) влажностью до 15%. В данном случае предложение делается по рисовой шелухе.

КОМПЛЕКТАЦИЯ ГАЗИФИКАТОРА ГФ-300

Наименование	Количество
Газификатор ГФ-0,3	1
Воздухопровод в сборе	1
Топливный бункер	1
Шнек	1
Золоуловитель 1	1
Камера очистки	1
Золоуловитель 2	1
Комплект скрубберов	1
Фильтр	1
Фильтр рукавный	1
ГПД с генератором	1
Воздоходувка	1

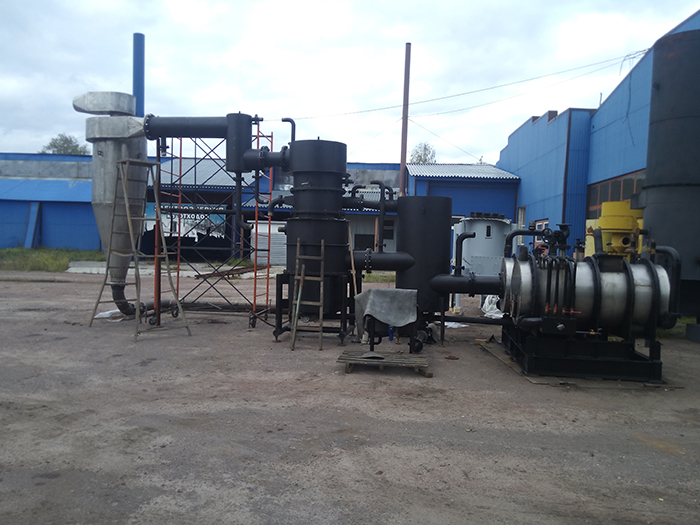

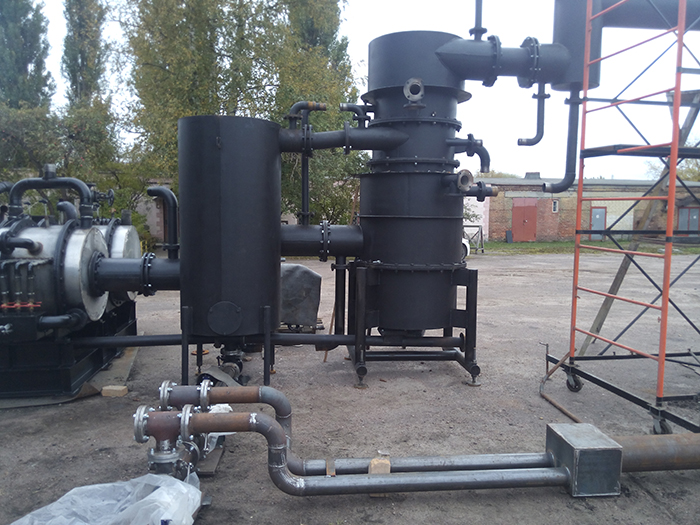

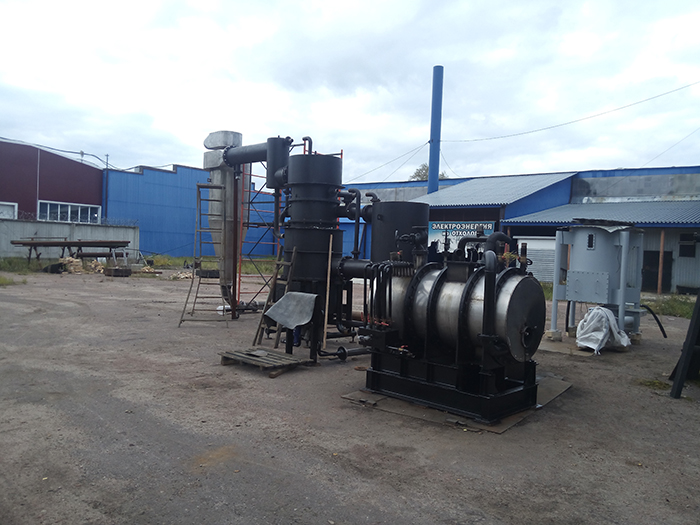

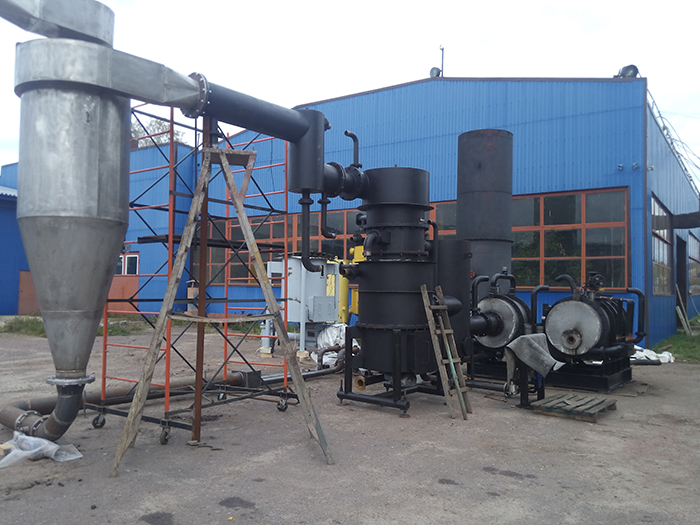

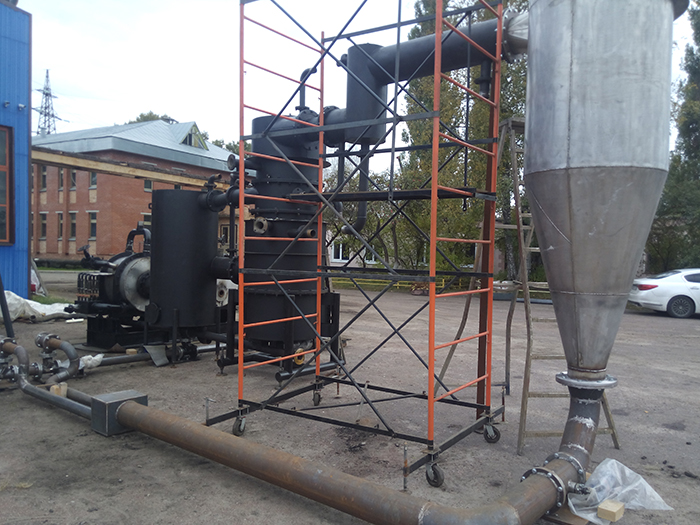

Газификатор ГФ-300 — предназначен для получения горючего газа из твёрдого сыпучего топлива для последующего использования в производственных целях. В установке использован псевдоожиженный процесс газификации. Установка состоит из устройств генерации газа и его грубой очистки.

• Газификатор — используется для получения силового (синтез, пиролизного, генераторного) газа, в котором реализована газификация с использованием псевдоожиженного процесса.
• Сжигание в псевдоожиженном слое. Псевдоожиженный слой — слой сыпучего материала, находящийся под влиянием проходящего через него потока газа или жидкости (сжижающих агентов) в таком состоянии, что частицы интенсивно перемещаются одна относительно другой. В этом состоянии слой напоминает кипящую жидкость, приобретая некоторые её свойства. Обтекание частиц со всех сторон обеспечивает наибольший

контакт между жидкой/газообразной несущей средой и взвешенными твердыми частицами. Наши газификаторы по типу близки к вихревым системам.

В КАЧЕСТВЕ ТОПЛИВА ДЛЯ ГАЗИФИКАТОРА ГФ-300 ИСПОЛЬЗУЕТСЯ:

1. Древесные (влажность менее 15%)	Опилка
2. Растительные (сельхозпереработка) (с доработкой под каждый вид топлива)	Рисовая шелуха, подсолнечная лузга
	Гречневая лузга
	Костра льна
	Солома (мелкая фракция)
	Отходы сахарной свеклы

Каждый газогенератор нашего производства может работать только на 2-х близких видах топлива.

Газ, выработанный газогенератором, из рисовой шелухи обладает теплотворной способностью порядка 2,95 МДж/ м³ .

Состав газа:

• N2 — 71%
• CO — 12%
• CO2 -11%
• H2 — 4%
• CH4 — 1%
• C2H4, C2H6, C2H2 — суммарно менее 1%.

Газ из опилки	СО	О₂	СО₂	N₂	Н₂О	Н
Процентное содержание	20%	до 2%	до 8%	~ 50%	— 5%	15%

Газификатор ГФ-500

Газификатор ГФс-500

Параметры генераторного газа:

• низшая теплота сгорания (при 20°С): 1050^ккал/ _м³ ;
• состав: CO-20.2% H2- 9.9% CH4-2.6% CO2-12.9 N2-54.4%
• давление в сети: 1,5 кПа;
• влажность:24% (массовая концентрация воды во влажном газе);

1. По газогенератору:

• топливо — рисовая лузга, относительная влажность до 10%, насыпная плотность 250 кг/м³;
• расход топлива (лузга) — 1200 кг/ч (26 т/сутки);
• количество газогенераторов с топливоподачей — 2 комплекта;
• емкость оперативного топливного бункера — не менее 1,5м ;
• подача лузги со склада – определяется заказчиком.

2. По золоудалению и охлаждению генераторного газа:

• золоуловитель вихревой с системой выгрузки золы
• воздушный теплообменник охлаждение генераторного газа до 300˚ С;
• камера дожига генераторного газа при пусковых режимах.

3. По системе управления:

• система измерения расхода воздуха газификации, с обратной связью
• шкаф управления комплексом в ручном режиме.
